终端播出

    随着科学技术的飞跃发展，现代摄录编制作设备不断更新，数字录像制作设备的进步更是日新月异，大量的数码电视专业制作设备也深入广大电视制作领域中。“数字化、网络化、自动化”是当前电视业最流行的三个词汇，也是各个电视台追求的共同目标，它渗透到电视台采、编、播各个环节，使电视节目的生产和管理迈进新的时代。我们提出数字化电视台的标准，并提供一套模拟电视台向数字电视台过渡的最新方案。

　　数字化电视台的标准是：节目数字化，实现无损存储；制作网络化，实现无带编辑；播出自动化，实现无人值守。其中数字化是前提，网络化是关键，自动化是目的。
　　那么，电视台的数字化，就是对以上各个环节进行改造的过程，这就要求我们在电视台内部成一个全数字化的制作和播出网络。基本的制播网由视频编辑、入库、上载、审片、数据迁移、播出六部分组成，各部由高速网络交换机连接起来。简单的制播网可由编辑和播出两部分组成。
　　我们提出的电视台全数字化制播网方案，是基于国际流行的MPEG-II技术，采用开放式结构，兼容已有的非编系统，可利用传统的模拟设备，能够无限扩容和升级，适用各级电视台。再就是我们对软件的设计也作了严格要求：采用SQL Server2000/2005数据库、采用主备数据库管理、主备控制机、主备播出机、日志查询系统等模块，增加播出系统的安全性，使得用户的操作记录、播出系统的播出记录有具可查 。

第一部分:ARKCG视频服务器的优特点

    硬盘播出系统的核心设备是视频服务器，它作为一个播出信号源，完全替代了传统的磁带播出设备，其突出优点是变放像机的在线播出为硬盘服务器的离线上载或播出。同时，在技术方面还具有以下特点：

    * 视频服务器技术的成熟，特别是MPEG-2数字压缩技术的应用，使视频服务器的存储量大大增加，它不仅能完成节目的播出，还可用于节目的编辑创意，从而真正实现了制播网络化与信息共享，使多频道全硬盘播出和直播节目的延时播出成为现实。

    * 数据磁带库及自动归档软件技术的成熟，使电视台在全硬盘在线播出的技术上，建立起以数据磁带库为基础，以自动归档软件为核心的高效快捷的存储系统，方便了节目资料的查找调用。一是可有效降低在线硬盘系统的容量，降低成本；二是可更加灵活高效地管理节目上下载和节目的重播；三是利用数据磁带价格低，存时长的特点，经济有效地进行节目保存。（需配合媒资管理系统）

    * 在网络协议及MPEG-2压缩模式下，可实现视频服务器和非线性网络之间，素材传递及播出工作站与非编上下载工作站之间的一体化控制，突出真正的制播一体化优势。减少了设备与设备之间的连线接口，避免了信号之间的重复转换，使播出节目的可靠性和质量达到较高水平。

在系统软件方面，视频服务器采用了安全可靠性极高的Windows 2000 server操作系统，播控系统软件基于Windows XP操作平台，整个系统软件采用开放式和模块化结构，支持主流标准协议，具有简易的中文人机界面，还可对参与节目播出的所有硬件设备进行自动和手动控制。

    作为体现新技术特征的硬盘播出服务器，以其良好的非线性编辑功能，多通道的编解码器，长时间的节目存储量，严密周到的安全措施和网络功能，将逐步取代传统的模拟电视播控系统，同时也为电视台的制播数字一体化搭建了技术平台。硬盘播出技术的应用，它不仅仅表现在使播出系统实现了自动化，更体现在播出数字化的升级改造中，以硬盘系统为核心技术的数字化播控系统将比其它方式实现的数字播控系统要简单的多，起码在目前数模设备混用的过渡阶段，使大量模拟设备不必另设A/D和D/A转换而直接与硬盘系统连接，即可实现模拟与数字信号之间的双向转换，从而大大提高了现有设备的利用率。

    第二部分:系统工作流程

    用户将采集和非编做好的素材保存到磁盘阵列，再由入库系统把近期播出所用素材上传到播出服务器，之后中由编表人员编排节目单，提交到数据库，最后由播宾从机按时间段自动将播表调入播出。如果有转播频道可以通过字幕播出服务器给本地节目、转播频道叠加字幕。

    第三部分、网络数据库管理和调度策略功能

     1、 硬盘播出网络的数据库管理系统

    根据电视台的要求，我公司决定开放我们数据库，提供数据库接口。用管理员身份可从网络中任何一个设备进入ARKCG网管系统，对整个网络进行管理。对网络中所有设备的权限，及操作人员权限进行分配。对每个部门的栏目进行设置，查询网络中任何一个设备的工作日志。对每个频道的播出进行管理和统计，可打印每天各个频道的播出记录。系统具备了对各部门的用户帐号、工作流程、素材库分类、设备使用权限等管理功能，充分享受数字网络技术给电视台带来的新型的管理模式。建立各工作站点的安全机制，共同实现网络安全性。根据安全性的考虑原则，系统设定了多级管理权限，根据各部门的工作职能，既做到全台信息交互流通，安全可靠、互不影响。又能适当的控制各部门的权限。整个网络的权限都由系统管理员设定，普通用户不需关心。网管给你多大的权限你就能干相关权限内的事情。系统管理软件（网管），实现流畅的工作流程和高效率的管理，提高节目的制作速度和设备使用调度能力，提高操作人员的工作效率。系统管理软件功能主要分为以下几个部份：帐号管理、栏目管理、磁盘管理、设备管理、播表管理、播出记录日志管理和系统监测。所有的权限设置和Windows操作系统的内部权限完全绑定。

    2、磁盘管理

    用于设置、查询各栏目及各操作者对硬盘的使用情况，其中包括：给每个栏目分配其所用硬盘空间的容量；

    3、播表管理、播出记录日志查询和系统监测

    播表管理功能可增加或删除一些播出表单。播出记录日志管理功能是对所播出工作站的所有播表中的所有播出记录或某个播表中的某个素材，使得所有播出记录有据可查。操作者在系统中所作的每一项操作均被自动记录到事件日志中。当系统中文件被删除或节目被更改时，事件日志就会记录下是哪个操作者所作的操作。可以按事件发生的时间、所发生的事件来查询事件日志，也可以按用户帐号进行查询。还可以用自定义方式查询在某一时间段内某一操作者在某一台工作站上所作的所有操作。可以随时查看系统上有哪些操作者正在在线操作。修改以前在网管操作历史信息中对操作比较模糊的记录，增加记录了每次操作的细节信息，使得历史信息的可追述性得到了很大的提高，这样在操作人员进行了错误的操作，在网络管理信息里面是有完整的操作内容和时间的记录，信息是完全可追溯的。

    第四部分、系统模块说明

    【功能模块】：

媒体工作站：通过网络对素材进行上载并对节目进行回放、审看，决定通过或否决节目播出

数据管理工作站：智能化数据库管理模式，负责用户权限管理、系统设置、素材管理

编单工作站：根据电视台节目的实际编排，编制播出节目单

播出工作站：根据节目单的编制情况，向各种相关设备发出相应的控制命令，实现全自动播出。无需人工干预，准时无误

字幕播出服务器：根据用户需要在本地节目和转播节目叠加字幕

   【系统功能】 ：

    稳定安全播出： 超强稳定的底层接口技术，广播级视频指标，支持多种板卡，支持所有标准MPEG-I、MPEG-II格式的MPG、DAT、VOB文件的无缝连播

    系统高效管理： 系统数据库控制, 可靠易用的用户、素材、权限管理，自动检测机制，使整个系统有条不紊协同工作

    完美播出列表： 专业、友好、人性化的全中文播出界面，简易直观的功能列表及中文提示

    安全播出机制： 支持顺序播出、定时播出、定时插播、触发跳转、触发插播、应急切换，无限嵌套插播等多种播出方式，多种应急处理

   IBP帧精确定位： IBP帧打点设置素材入出点，节目可逐帧精确定位

    主备精确同步： 双倍安全的热同步主备数据库，遇故障自动无缝切换，实现全天候不间断播出

    无缝盘带混播： 支持RS232RS422控制器等多种方式遥控放机及切换器，实现无缝盘带播出

    在线离线编单： 节目单在线编辑、离线编辑，随时定制

    任意字幕台标： 实时叠加字幕、台标、角标、时钟、广告倒计时，方便快捷；

    记录播出历史： 历史记录写入数据库，方便查询

    内置音频调节： 内置两路硬件调音台，可随时对不同格式的节目进行音频调节

    外设实时监控： 在线监控外设播出状态，错误及信息报警提示

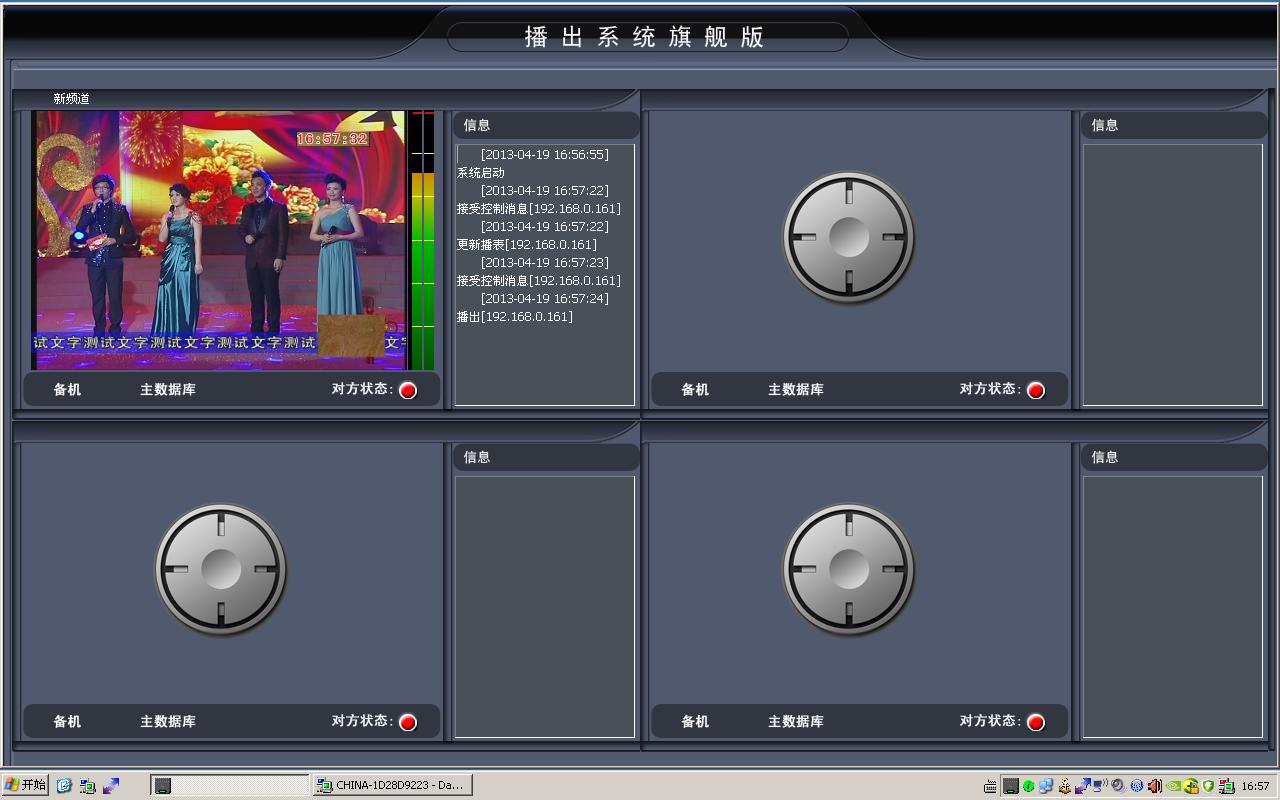

1. 播出工作站

    【主要功能】：

硬盘播出系统的好坏，很大程度上取决于播出控制功能的好坏。为此，ARKVG播出工作站的播出控制部分除了拥有一般自动播出控制系统的功能外，还特别增加了许多先进功能，使得播出控制工作站不但具备强大的播出控制功能，还具备了其他同类型的播出控制工作站的无可比拟的安全性。
